「綠能視界」始于屋頂光伏 駛向未來之路

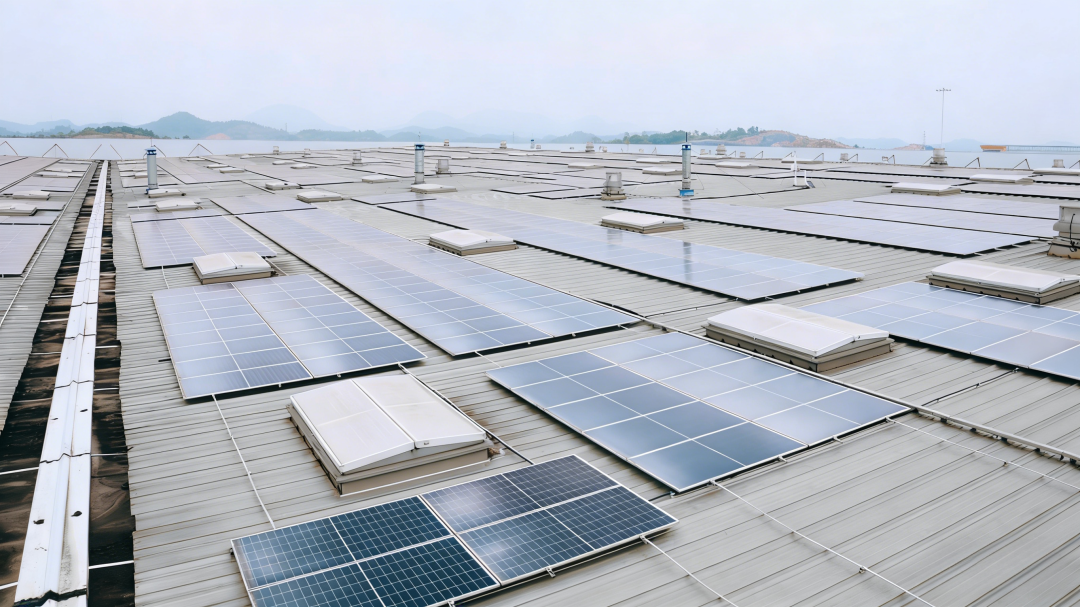

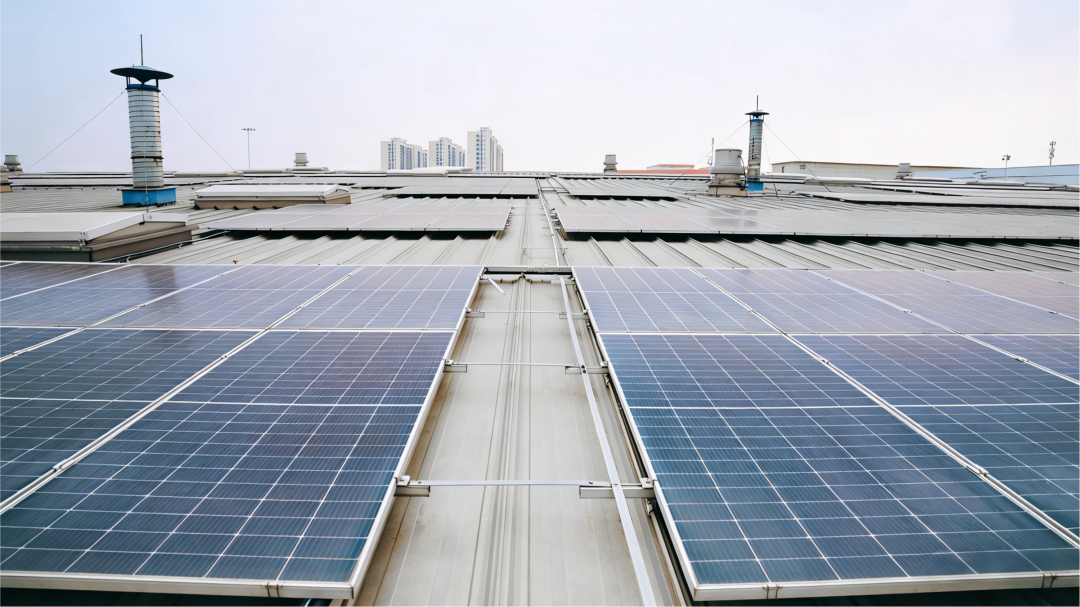

江西宜春 11.98MW 汽車工廠 彩鋼瓦屋頂支架解決方案項目概述

項目背景：本項目位于江西省宜春市，是合眾新能源汽車有限公司在其現代化汽車制造工廠屋頂建設的綠色能源配套工程。項目旨在通過“光伏+汽車制造”的融合模式，利用企業自身的廠房屋頂資源生產綠色電力，直接用于新能源汽車的生產過程，從而踐行全產業鏈低碳化發展。

項目需求：項目需在總面積約10萬平方米的彩鋼瓦屋面上，建設總裝機容量11.98MW的分布式光伏電站。核心需求是在絕對保障廠房結構安全、防水完整性及不影響下方生產線正常運營的前提下，完成項目的快速部署，以達成“自發自用，余電上網”的經濟目標。

挑戰

大型工業廠房的零干擾與絕對安全要求

• 屋頂承載能力需精確評估，新增光伏系統必須確保絕對安全，且施工活動不能影響下方高度自動化的汽車生產線運行。

超大屋面面積的高效與標準化部署挑戰

• 10萬平方米屋頂跨度大，要求支架系統具備極強的標準化和通用性，以簡化設計、采購與安裝流程，實現大規?？焖?gòu)?fù)制鋪設，控制整體成本。

緊迫的工期壓力

• 從開工到全容量并網的目標工期被設定為三個月以內，這對項目全鏈條的設計響應速度、物料供應保障及現場安裝效率提出了挑戰。

解決方案

安泰新能源為應對上述挑戰，提供了定制化的彩鋼瓦屋頂支架系統。

采用無損鎖邊夾具安裝技術

• 采用專用的50mm鎖邊夾具，直接咬合于彩鋼瓦直立鎖邊，完全無需在屋面鉆孔，徹底杜絕了漏水風險，百分百保護了廠房防水層與內部生產環境。

• 系統具備優秀的屋面版型適應性，可靈活應對汽車工廠屋頂?shù)钠鸱c接縫，實現安全、通用的標準化安裝。

推行高兼容性、模塊化設計

• 主體結構采用高強度鋁合金，確保結構強度的同時，實現了極致的輕量化，最大程度降低了對原屋頂結構的荷載負擔，確保了整體系統的長期安全穩固。

• 系統結構經過專業軟件仿真計算，完全滿足項目地風雪荷載要求，安全保障系數高。

實施極致簡化的快速安裝體系

• “鎖邊夾具+H型導軌” 的模塊化設計，形成了穩固的安裝基礎，組件通過中壓塊與側壓塊快速固定在導軌上，大幅減少了現場調整和緊固作業。

• 所有組件在出廠前完成預配和編號，配合專業的安裝指導，使多個作業面得以同步快速推進。

結果

• 電站預計年發電量達1200萬度，每年可為企業節約標準煤約454噸，減少二氧化碳排放約1132噸，同時大幅降低硫化物、氮氧化物等污染物排放。所發電能優先供給工廠生產，實現了“綠色電力制造綠色汽車”的閉環。

• 安泰新能源提供的輕量化支架解決方案，確保了汽車工廠屋頂?shù)拈L(zhǎng)久安全與生產零干擾，為同類大型工業廠房屋頂光伏項目的開發提供了高效、安全、可復制的全流程解決方案。
